Pour remplacer une charnière de meuble sans erreur, commencez par identifier son type et relevez les mesures sur la porte et le caisson. L’entraxe, le recouvrement et le type d’ouverture doivent correspondre à la pièce existante, mais aussi à la position de la porte une fois fermée.
Pour remplacer une charnière de porte de meuble, identifiez d’abord son fonctionnement, puis relevez ses dimensions sans vous limiter à son apparence. Une pièce de même forme peut ne pas convenir si le diamètre de la cuvette, l’entraxe des vis, le recouvrement ou l’angle d’ouverture diffère.
Avant l’achat, notez les mesures de la charnière démontée, observez la porte en position fermée et vérifiez les fixations sur le caisson. Cette méthode réduit le risque de devoir repercer la porte ou de constater, après montage, que celle-ci ne ferme plus correctement.
Commencez par regarder comment la charnière est fixée et quel mouvement elle autorise. La plupart des portes de cuisine ou de rangement utilisent une charnière invisible à cuvette : la partie ronde est encastrée dans la porte et le bras relie celle-ci à une platine fixée au caisson. D’autres meubles ont des charnières apparentes, vissées en surface, ou des charnières pliantes adaptées à une porte rabattable.
Ouvrez la porte et observez les deux parties de la ferrure. Notez si le bras est droit ou coudé, si la charnière est clipsée sur une platine, et si un amortisseur est intégré. Ces caractéristiques influencent la pose et le réglage. Une charnière avec amortisseur ne constitue pas nécessairement un remplacement direct d’un modèle sans amortissement : il faut aussi que le bras et la platine conviennent à la porte.
Photographiez la charnière porte ouverte et fermée, ainsi que la platine. Une photo ne remplace pas les mesures, mais elle aide à comparer le montage avec les différents modèles de charnières. Si vous retirez plusieurs pièces, repérez leur emplacement : les charnières d’une même porte peuvent être réglées différemment.
Équipez vos portes d’armoire d’une fermeture amortie et ajustez leur position dans trois directions.
Une charnière dissimulée grand angle avec amortissement intégré et réglages pour ajuster la porte.

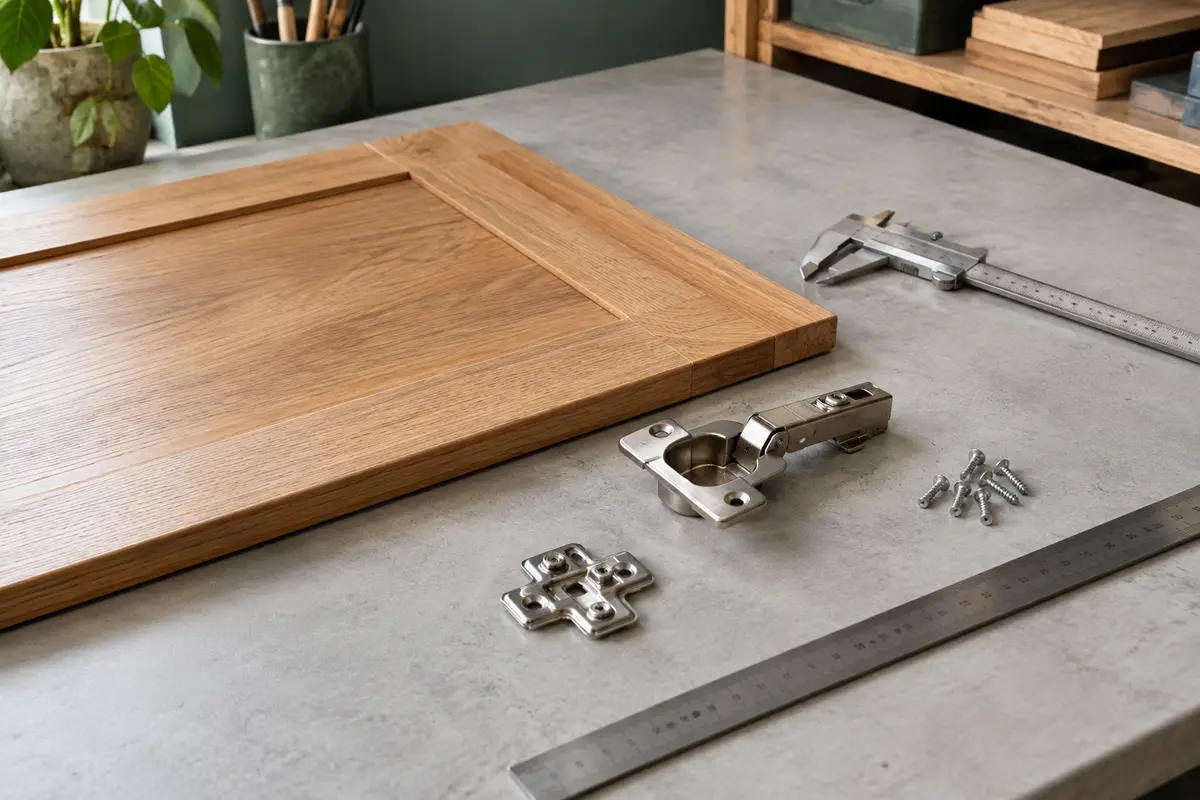

Pour mesurer une charnière de porte, utilisez une règle graduée ou un mètre adapté, et un pied à coulisse si vous en avez un. Mesurez la pièce démontée lorsque c’est possible. Une mesure prise sur une charnière encore montée peut être faussée par le bras, la platine ou l’accès limité aux vis.
Sur une charnière à cuvette, relevez au minimum le diamètre de la cuvette, sa profondeur et la distance entre son centre et le bord de la porte. Les diamètres de 35 mm et de 26 mm sont couramment rencontrés sur des ferrures de meuble, mais ils ne sont pas interchangeables. Ne choisissez pas une pièce uniquement parce que son diamètre semble proche : vérifiez aussi la profondeur disponible et la position de la cuvette sur la porte.
L’entraxe charnière porte meuble désigne l’écart entre les centres de deux trous de fixation. Mesurez d’un centre de trou à l’autre, et non entre les bords des trous. Selon le montage, relevez l’entraxe des vis sur la porte et celui des vis sur la platine du caisson. Ils peuvent être différents. Pour une charnière apparente, mesurez également les trous de chaque aile.
| Mesure à relever | Où et comment la prendre | Pourquoi la vérifier |
|---|---|---|
| Diamètre de cuvette | À travers l’ouverture ronde encastrée dans la porte | La cuvette doit entrer dans le perçage existant sans jeu excessif. |
| Profondeur de cuvette | Du bord de la cuvette à son fond | Une cuvette trop profonde peut traverser une porte mince ou gêner le montage. |
| Entraxe des fixations | Entre les centres des trous de vis, sur chaque partie concernée | Les trous de la charnière et ceux du meuble doivent pouvoir coïncider. |
| Distance au bord | Du bord de la porte au centre de la cuvette, ou au premier trou selon le modèle | Elle aide à retrouver une position de pose compatible avec le perçage existant. |
Ne confondez pas l’entraxe des vis avec la distance entre le centre de la cuvette et le bord de la porte. Ce sont deux mesures distinctes. Notez chacune séparément, ainsi que les dimensions de la platine. Si une mesure est difficile à prendre, relevez aussi la référence inscrite sur la ferrure et comparez les vues techniques disponibles.
Le recouvrement charnière meuble décrit la façon dont la porte se place par rapport au caisson lorsqu’elle est fermée. Elle peut recouvrir le côté du meuble, n’en couvrir qu’une partie, ou se loger à l’intérieur de l’ouverture. Ces configurations correspondent généralement à des montages en recouvrement total, en demi-recouvrement ou en applique intérieure, parfois appelée porte rentrante.
Fermez la porte et observez son bord du côté des charnières. Relevez la position de ce bord par rapport au côté du caisson et à l’ouverture. Mesurez l’espace visible et la partie recouverte, puis prenez une photo de face et de côté. Cette observation est plus fiable qu’une déduction à partir de la seule largeur de la porte : les jeux entre portes, les chants et l’épaisseur du panneau modifient le résultat.
Sur un meuble à deux portes fixées de part et d’autre d’une cloison centrale, vérifiez si chaque porte ne recouvre qu’une partie de cette cloison. Sur une porte rentrante, contrôlez plutôt son retrait dans l’ouverture et le jeu autour de ses bords. Une charnière conçue pour une porte en applique ne donnera pas nécessairement un bon alignement sur une porte intérieure, même si ses trous semblent proches.
Les bras droits ou coudés et la hauteur de la platine participent au positionnement final. Pour comparer les fixations et les fournitures associées, vous pouvez consulter le rayon Fixation et quincaillerie, tout en confrontant les mesures de votre meuble aux caractéristiques indiquées pour la charnière.
Le type de charnière meuble se détermine aussi par son type d’ouverture. Une porte peut s’ouvrir vers la gauche ou vers la droite, mais cette orientation n’est qu’un élément de compatibilité. Vérifiez également le sens de montage, la place disponible à côté du meuble et la présence d’une porte voisine, d’un mur, d’une poignée ou d’un appareil qui pourrait limiter le mouvement.
Pour relever le mouvement, ouvrez lentement la porte jusqu’à sa position habituelle, sans forcer en butée. Notez l’angle annoncé sur la pièce ou sa documentation si cette information est disponible, puis vérifiez si l’ouverture réelle dégage suffisamment le contenu du meuble. Un angle indiqué pour une charnière ne garantit pas à lui seul que la porte s’ouvrira de la même façon dans une configuration différente : le caisson, les poignées et les portes adjacentes peuvent gêner.
Les options de fermeture comptent également. Un amortisseur intégré ralentit la fermeture, tandis qu’une charnière sans amortisseur ne remplit pas cette fonction. Certaines pièces se clipsent sur la platine, d’autres se fixent autrement. Vérifiez le mode d’assemblage et la compatibilité des deux éléments : remplacer uniquement le bras peut être possible sur certains systèmes, mais pas si la nouvelle charnière exige une platine différente.
Une charnière compatible doit correspondre à la porte, mais aussi à la matière et à l’état du caisson. Examinez les trous de vis, le chant de la porte et la zone autour de la cuvette. Des trous élargis, un panneau gonflé ou un revêtement décollé peuvent empêcher une fixation stable. Dans ce cas, changer seulement la ferrure ne résoudra pas nécessairement le problème.
Relevez la longueur, le diamètre et le type de tête des vis si elles sont spécifiques au modèle. Une vis de diamètre différent peut ne pas reprendre correctement dans le trou existant ; une vis trop longue risque de traverser un panneau mince. Ne remplacez pas automatiquement une vis manquante par une vis plus grosse. Si les trous sont abîmés, il peut être nécessaire de réparer le support avec une solution adaptée au panneau et à la charge, ou de déplacer la fixation après vérification des dégagements.
Contrôlez aussi l’épaisseur et le poids approximatif de la porte, sa matière, ainsi que le nombre de charnières et leur espacement. La nouvelle pièce doit être prévue pour cet usage. Pour des portes lourdes, vitrées ou atypiques, ou si le panneau est fissuré, demandez conseil à un professionnel avant de modifier le perçage ou la fixation.
Une vis en inox A2 à filetage partiel pour fixer des planches et panneaux en bois en extérieur.
Cinq formats de vis à bois galvanisées, rangés dans une boîte compartimentée pour choisir la bonne longueur.
Avant de retenir une référence, rapprochez les dimensions, le type de bras, la platine et les indications de montage. Pour des travaux de précision, un tournevis de taille adaptée aide à conserver l’empreinte des vis et à éviter un serrage excessif ; les tournevis pour le montage sont à choisir selon la forme de tête présente.
Une fois la pièce compatible identifiée, préparez une surface stable et dégagez l’accès au meuble. Une porte de meuble peut basculer lorsque la dernière charnière est retirée : maintenez-la ou faites-vous aider si nécessaire. Rangez les vis et les pièces dans l’ordre de démontage, en distinguant les fixations de la porte et celles du caisson.
Si le modèle neuf nécessite un perçage de cuvette qui n’existe pas, n’improvisez pas son emplacement. Le perçage doit respecter la distance au bord, la profondeur et l’épaisseur de la porte. Une erreur peut fragiliser le panneau ou faire ressortir la cuvette. En cas d’incertitude, faites réaliser cette opération avec un gabarit adapté ou confiez-la à un menuisier.
Avant de choisir, mettez côte à côte vos notes, les photos et les caractéristiques de la pièce envisagée. Une compatibilité fiable repose sur plusieurs critères concordants, pas sur une seule dimension ou une appellation commerciale. Si la charnière d’origine est déformée, comparez également une seconde charnière identique du meuble, qui peut fournir des mesures plus justes.
Si une seule caractéristique reste incertaine, évitez de commander sur la seule base d’une photo ressemblante. Reprenez la mesure, consultez la fiche technique de la référence et comparez les schémas de montage. Un relevé complet facilite aussi le remplacement ultérieur d’autres ferrures du meuble et limite les achats incompatibles.
Mesurez la distance entre les centres des deux trous de fixation, et non entre leurs bords. Relevez séparément l’entraxe des vis côté porte et côté caisson, car ils peuvent différer.
Non. Il faut aussi contrôler la profondeur de la cuvette, sa distance au bord de la porte, les entraxes, le bras et la platine. Vérifiez également le recouvrement et le type d’ouverture.
Observez la porte fermée et relevez la position de son bord par rapport au caisson et à l’ouverture. Elle peut recouvrir le côté du meuble, n’en couvrir qu’une partie ou se placer à l’intérieur de l’ouverture.
C’est parfois possible, mais la compatibilité ne dépend pas seulement de l’amortisseur. Vérifiez aussi le bras, la platine, les fixations et le recouvrement afin que la porte s’aligne et fonctionne correctement.
Ne forcez pas une vis plus grosse dans un panneau fragilisé sans vérifier son épaisseur et son état. Une réparation ou une autre position de fixation peut être nécessaire ; demandez conseil à un professionnel si le support est fissuré ou si la porte est lourde.
